Ölçü ve kapasite
70, 90 ve 120 cm gibi hazne ölçüleri kapasiteyle ve gereken baca kesitiyle birlikte değerlendirilir. Gazalpin serisinin kapasiteleri 10–16 kW arasında değişir.
Ölçü tablosunu inceleyinMühendislik dosyası · Gazalpin 70

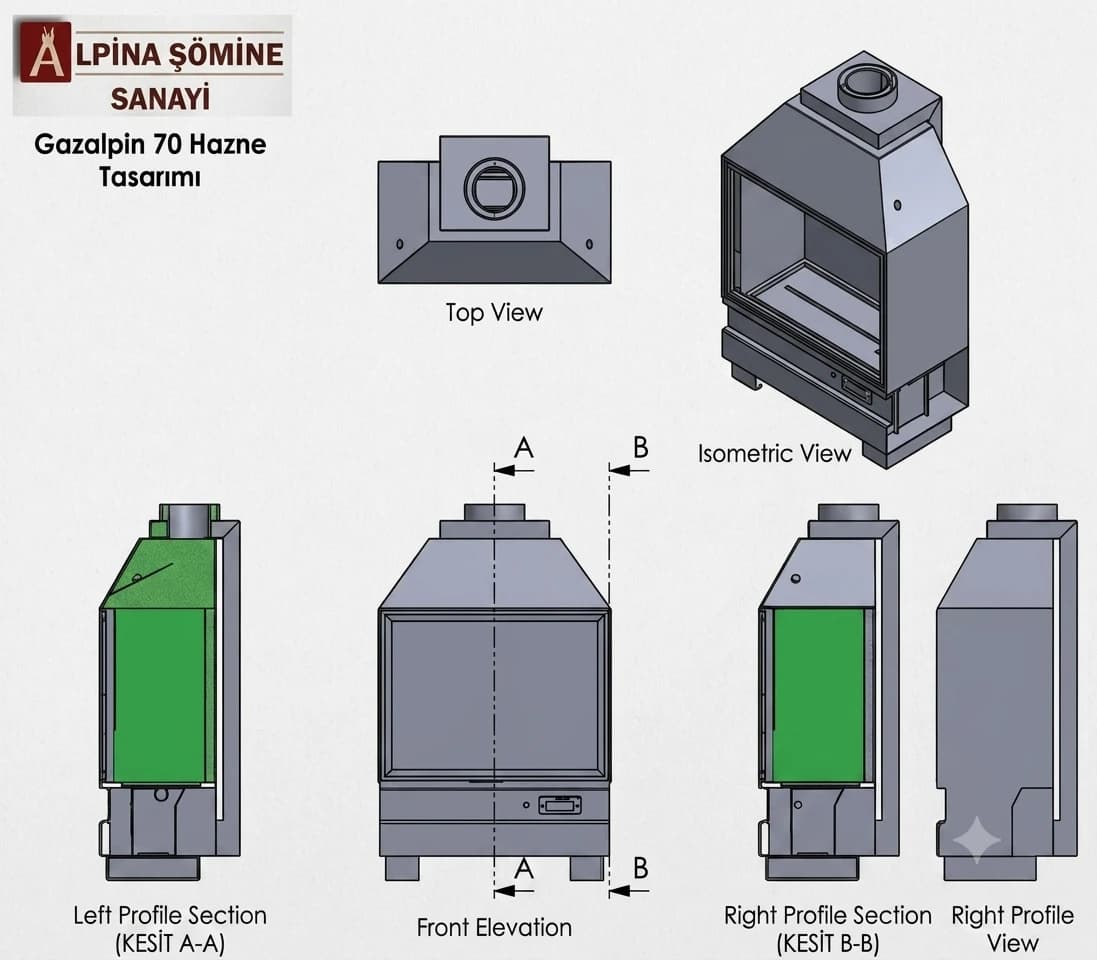

Bir şömine, katman katman tasarlanır.
Ateşin yandığı hazneden dış kaplamaya kadar her parça, aynı bütünün parçası. Gazalpin 70'in teknik yapısını ve şöminenin katmanlarını yakından inceleyin.
MODEL Gazalpin 70YAKIT DoğalgazHAZNE 70 cm
Dışarıdan içeriye · 02
Gördüğünüz yüzeyin ardında bir sistem var.

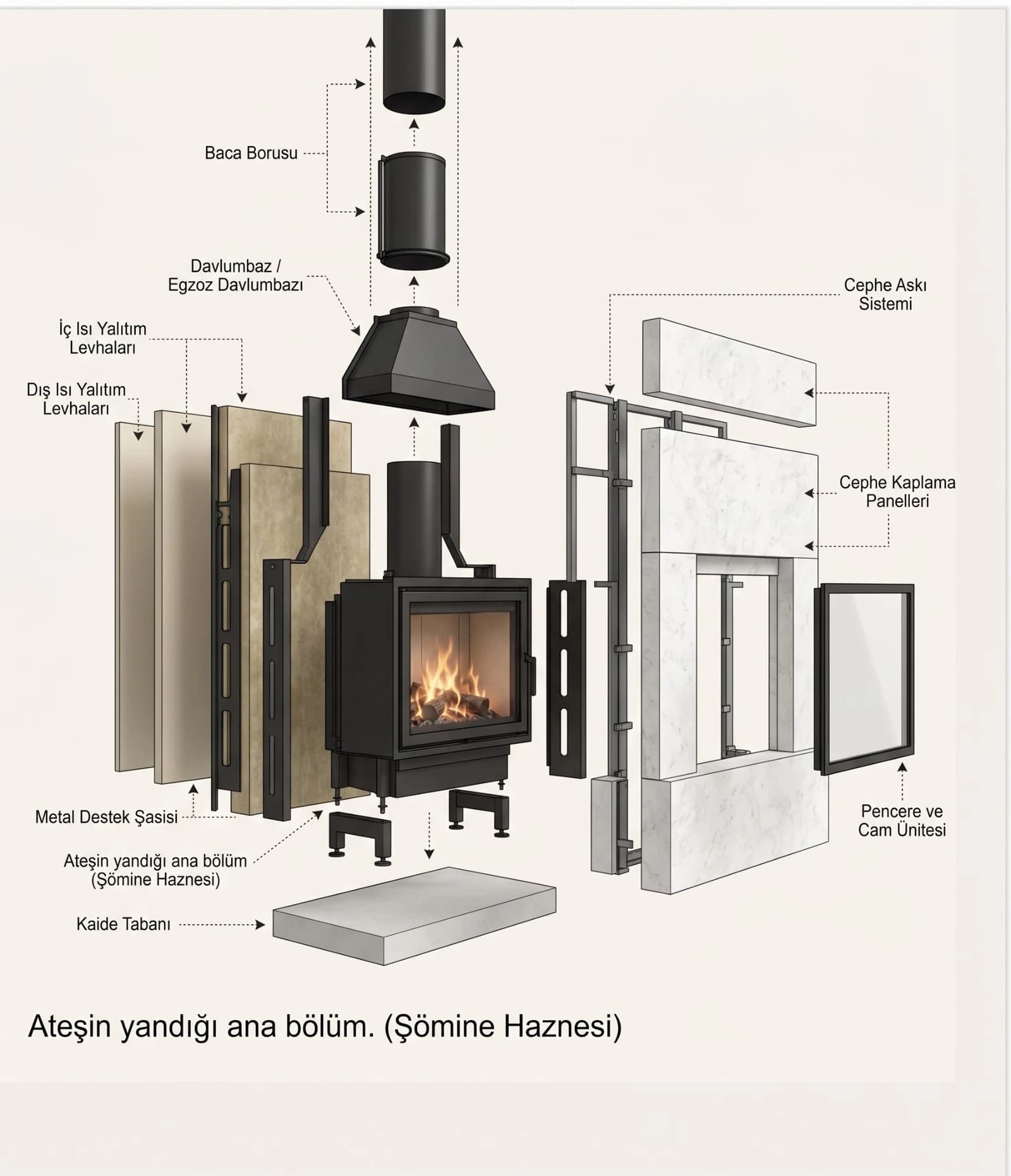

Şömineyi bir arada tutan katmanları görün. Sağdaki başlıklara bastıkça ilgili bölüm şema üzerinde vurgulanır ve açıklaması açılır.
KATMAN 01
Hazne
Şöminenin kalbidir. Hazne ölçüsü ve cam düzeni, seçilecek modelin ve projedeki baca çözümünün başlangıç noktasıdır.
Projeye göre çözüm
Doğru detay, yerinde yapılan planla başlar.
Ölçü, baca ve kaplama kararları birlikte değerlendirilir. Projenin koşullarına uygun hazne ve uygulama yolu böyle belirlenir.
Yalıtım ve hava akışı
Taş yünü kalınlığı, hazneyle giydirme arasındaki mesafe ve menfez kesiti birlikte planlanır.
Mekâna uygun tahliye
Mevcut şafta göre dikey baca ya da uygun koşullarda hermetik baca seçeneği değerlendirilir.
Malzeme ve işçilik
Mermer, granit, limra taşı, traverten veya tuğla seçimi; ölçü, işçilik ve kaide yüksekliğiyle birlikte ele alınır.
Giydirme seçeneklerini görünSık sorulan teknik sorular
Keşif öncesinde merak edilenler
Projenizde bu başlıklardan biri belirsizse ölçüyü ve fotoğrafı gönderin; teknik ekibimiz yazılı olarak yanıtlasın.
Projeniz için destek alın+90 533 495 46 42Şaft kesiti hazne ölçüsünü nasıl sınırlar?
Yanma gazlarının rahat çıkabilmesi için baca kesitinin hazneyle orantılı olması gerekir. Örnek olarak 70 cm hazne için 20 cm mekanik şaft kesiti değerlendirilir. Mevcut şaftınız dar kalıyorsa ya daha küçük bir hazneye inilir ya da hermetik bacalı bir modele geçilir.
Isı odası ne işe yarar?
Haznenin çevresindeki boşluktur. Taş yünü yalıtım ısının duvara geçmesini engeller; ısınan hava menfezlerden mekâna geri döner. Bu bölüm doğru kurulmazsa ısının önemli bir kısmı duvarda kalır.
Menfezler nereye konur?
Sıcak hava çıkışı giydirmenin üst bölümüne, taze hava girişi alt bölümüne planlanır. Yerleri kaplama detayıyla birlikte belirlenir; sonradan eklenmesi hem görüntüyü hem verimi bozar.
Hermetik ve dikey baca arasındaki fark nedir?
Dikey baca, mekândaki mevcut şafttan çatıya çıkar. Hermetik baca ise yanma havasını dışarıdan alıp gazı yine dışarı verir; şaft bulunmayan dairelerde çözüm olur. Hangisinin uygulanabileceği keşifte belirlenir.
Doğalgazlı montaj için hangi onaylar gerekir?
Hermetik baca tipinde gaz dağıtım şirketine onay yazısı, dikey baca tipinde akredite kuruluş raporu sunulur. Süreci proje ekibinizle birlikte biz yürütüyoruz.
